BALLON ECS AVEC SERPENTINS

300 à 3000 Litres

Conformité CE
2014/68/UE
2014/35/UE

Échangeur(s) serpentins

Trou(s) d'homme de visite

Cuve acier inoxydable AISI 316L

ECS classique et solaire

Cuve acier émaillé (A.C.S.)

Grâce à sa puissance importante, le ballon à serpentin(s) représente une solution économique et performante, adaptée à tout type d’énergie. Il est spécialement conçu pour répondre aux besoins de production et stockage d’eau chaude sanitaire, rencontrés dans le collectif et l’industrie.

La présence d’un ou deux serpentins permet d’envisager plusieurs modes de fonctionnement :

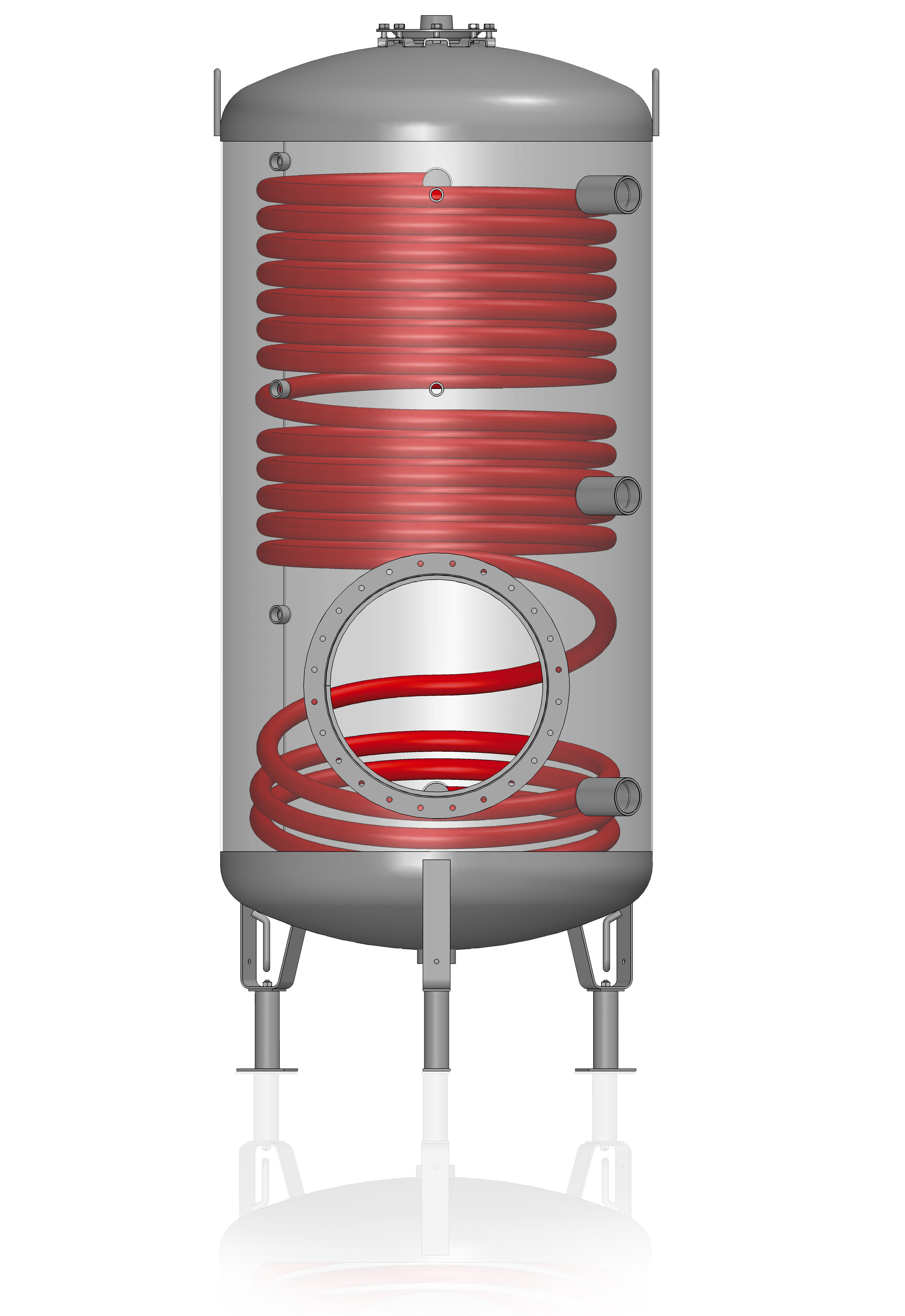

Version avec un serpentin (inférieur) :
- Préchauffage à partir d’une source d’énergie renouvelable.
- Réchauffage par un générateur de chaleur.

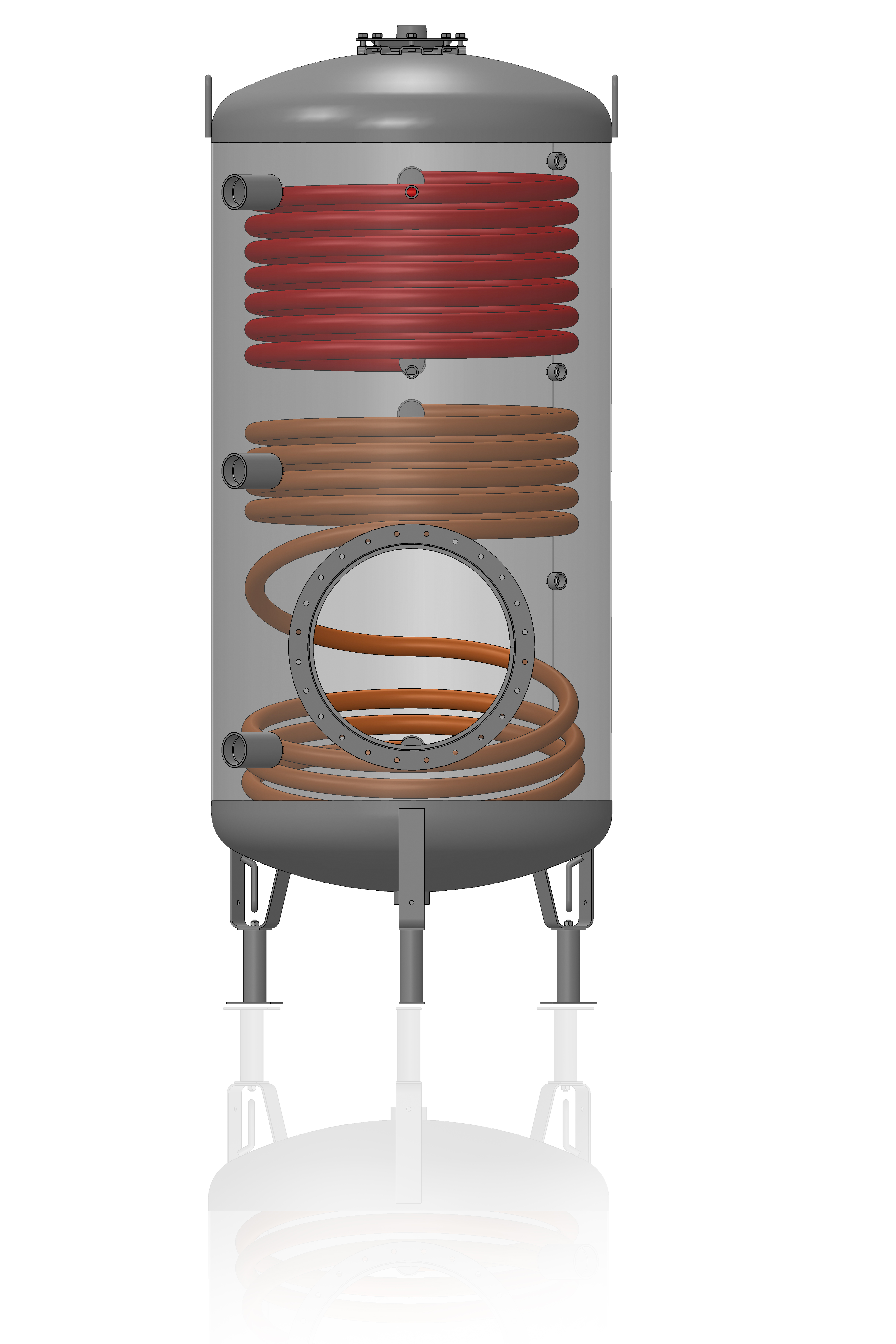

Version avec deux serpentins (inférieur + supérieur) :
- Récupération (serpentin inférieur) + appoint (serpentin supérieur).
- Réchauffage avec deux serpentins (pour une puissance maximale).

Un thermoplongeur électrique permet éventuellement d’apporter un complément d’énergie. Le préparateur d’ECS à serpentin(s) est décliné sur la base de deux versions différentes de cuve, pour être adapté à tous les besoins :

Nature	Acier émaillé	INOX 316 L
Capacité	0.3 à 3 m³	0.3 à 3 m³
T° maxi	99°C en continu	95°C en continu
Durée T° maxi	++	++

Avantages

Usage polyvalent :

Récupération d’énergie.
Réchauffage possible à partir de n’importe quel type d’énergie.

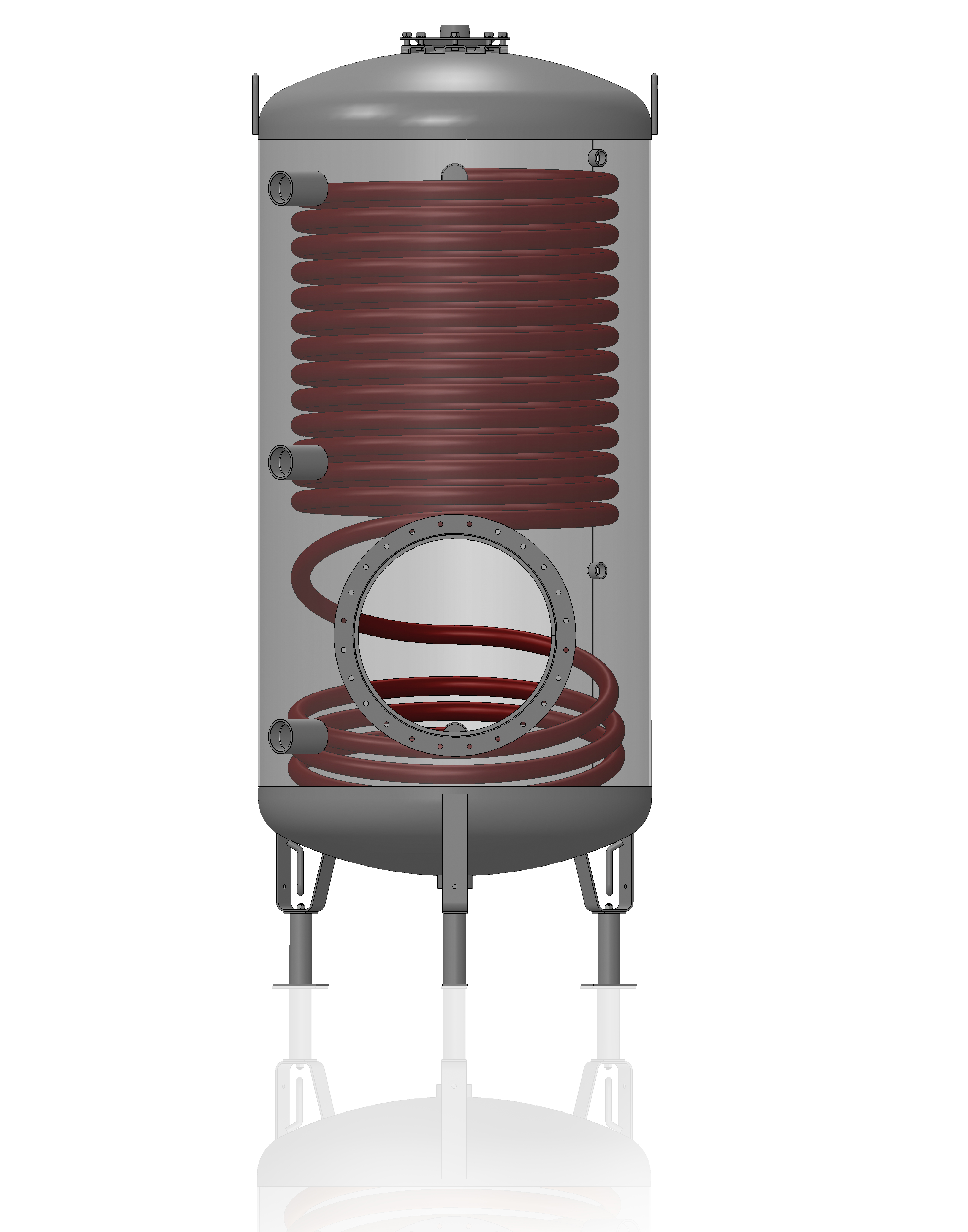

Particulièrement adapté à l’association avec des systèmes de récupération (pompes à chaleur, groupe froid…), et de production (chaudières combustibles solides ou gazeux, électrique…) d’énergie.

Réchauffage accéléré : serpentin(s) à grande surface d‘échange.

Réserve d’eau importante permettant de faire face à des pics de consommations.

Stabilité de la température d’ECS distribuée.

Stockage de l’eau possible jusqu’à une température de 99°C en continu (suivant modèle).

Réduction des émissions de Gaz à Effet de Serre.

Diminution du nombre de cycles de démarrage des générateurs de chaleur.

Solution économique (élément chauffant directement intégré à la cuve).

Installation simple et rapide : matériel livré sur site avec isolation montée (démontage rapide si besoin).

Version hors standard réalisable sur demande (ballon avec un seul réchauffeur en partie supérieure sur consultation).

Descriptif technique

Cuve

Cuve en acier émaillé ou acier inoxydable AISI 316L, verticale sur 3 pieds.

Capacités de 300 à 3 000 litres.

Pression de service maxi = 7 bar.

Pression d’épreuve = 10 bar.

Piquages (suivant plan).

Trou de poing DN125.

Revêtement intérieur (version acier émaillé)

Cuve émaillée selon DIN 4753-3

T° maxi = max 99°C

Revêtement émaillé MS520B

Matériel approuvé WRAS

Calorifugeage démontable (y compris fond inférieur)
Classement au feu M1 :

Laine minérale ép. 50, 60 ou 100 mm.

Jaquette souple PVC

Classement au feu M0 :

Laine de roche ép. 50 ou 100 mm.

Jaquette tôle Isoxal.

Échangeur du type serpentin réalisé en inox 316 L ou acier émaillé (selon version).

Options (selon modèles)

Thermoplongeur électrique d’appoint :

Résistance blindée en Incoloy 825.
Bouchon fileté DN40 jusqu’à 12 kW, M77 au-delà.
Tension 230/400 V Tri jusqu’à 12 kW, 400/700 V Tri au-delà.
Fixation thermoplongeur : sur la cuve ou sur le trou d’homme selon besoin
Régulation de température :
Puissance électrique ≤ 20 kW : voffret régulation / sécurité 30 A, 400 V Tri, monté sur la tête du thermoplongeur (thermostat double sécurité + contacteur câblés).
Puissance électrique > 20 kW : Thermostat double sécurité unipolaire.

Capacités, dimensions, pression de service et implantation des piquages hors standard.

Kit accessoires (thermomètre, soupape DN25, vanne DN50 pour vidange, purgeur d’air).

Autres épaisseurs d’isolation.

Déchargement de l’appareil.

Garanties (suivant nos conditions générales de vente)

– Cuve et serpentin(s) = 7 ans (version INOX 316L) ou 5 ans (version Acier émaillé).
– Autres postes = 1 an.
