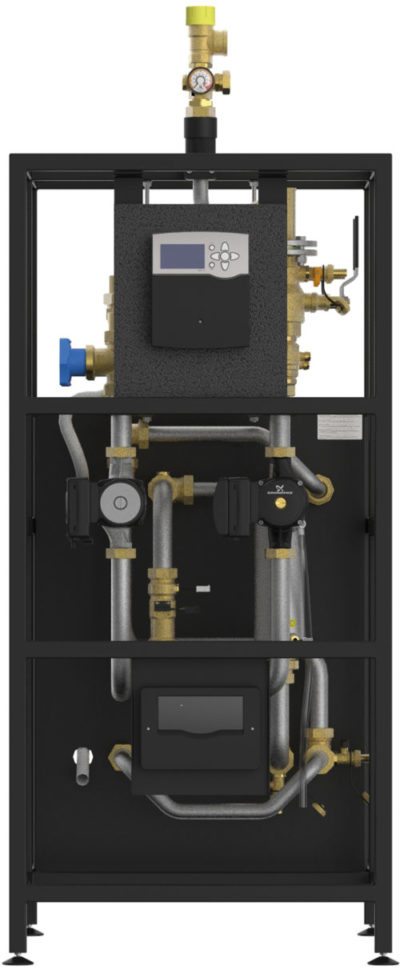

STATION DE CHARGE SOLAIRE DN32

ÉCHANGEUR INTÉGRÉ

Eau chaude solaire

Circulateur haute densité

La station de charge solaire DN32 avec échangeurs intégrés assure le transfert optimal de l’énergie calorifique solaire à l’eau sanitaire stockée dans les ballons de stockage. La présence de circulateurs à haute efficacité et du régulateur 600i permet une adaptation parfaite des débits en fonction des fluctuations du rayonnement solaire, des températures dans les ballons de stockage et des différentes exigences demandées. La station est complètement assemblée, précâblée et préréglée en usine afin de faciliter la mise en service. Elle est conçue pour un montage au sol et elle est entièrement isolée. Cette station est adaptée jusqu’à 140m² utile de capteurs plans SUN300 et jusqu’à 66m² d’absorbeur de capteurs tubulaires SUN400.

AvantagesDescriptif techniqueDocumentations

Avantages

Descriptif technique

  • 2 vannes à piston (secondaire départ-retour) avec vannes de vidange.
  • 1 clapet anti-thermosiphon 150mmCE débrayable (secondaire départ).
  • Soupape de sécurité sanitaire 10 bar.
  • Circulateur sanitaire simple haut rendement GRUNDFOS UPML 25-105 N.
  • Echangeurs généreusement dimensionnés de 2×60 plaques brasées en acier inoxydable AISI 316 à contre-courant.
  • Vanne de vidange secondaire.
  • Plaques isolantes en polypropylène expansé.
  • Groupe de sécurité :
    • Soupape de sécurité solaire 6 bar – 3/4″F
    • Vanne de remplissage
    • Manomètre 0-6 bar
    • Raccord vase d’expansion 3/4″M à joint plat
  • 2 vannes à sphère (primaire départ-retour) avec vannes de remplissage/vidange.
  • 2 clapets anti-thermosiphon 200mmCE débrayable (primaire départ-retour).
  • Circulateur solaire simple haut rendement GRUNDFOS SOLAR UPM XL 25-125.
  • Dégazeur primaire permanent avec purgeur manuel et sonde de température.
  • Débitmètre primaire électronique 5-130l/min et sonde de température.
  • Vanne de remplissage/vidange primaire.
  • Régulateur solaire 600i avec 4 sondes Pt1000 dont 2 installées au primaire pour le bilan calorimétrique (avec débitmètre primaire).

Garantie (suivant nos conditions générales de vente) : 1 an.



  • Modèle disponible
