STATION DE CHARGE SOLAIRE DN25

ÉCHANGEUR INTÉGRÉ

Eau chaude solaire

Circulateur haute densité

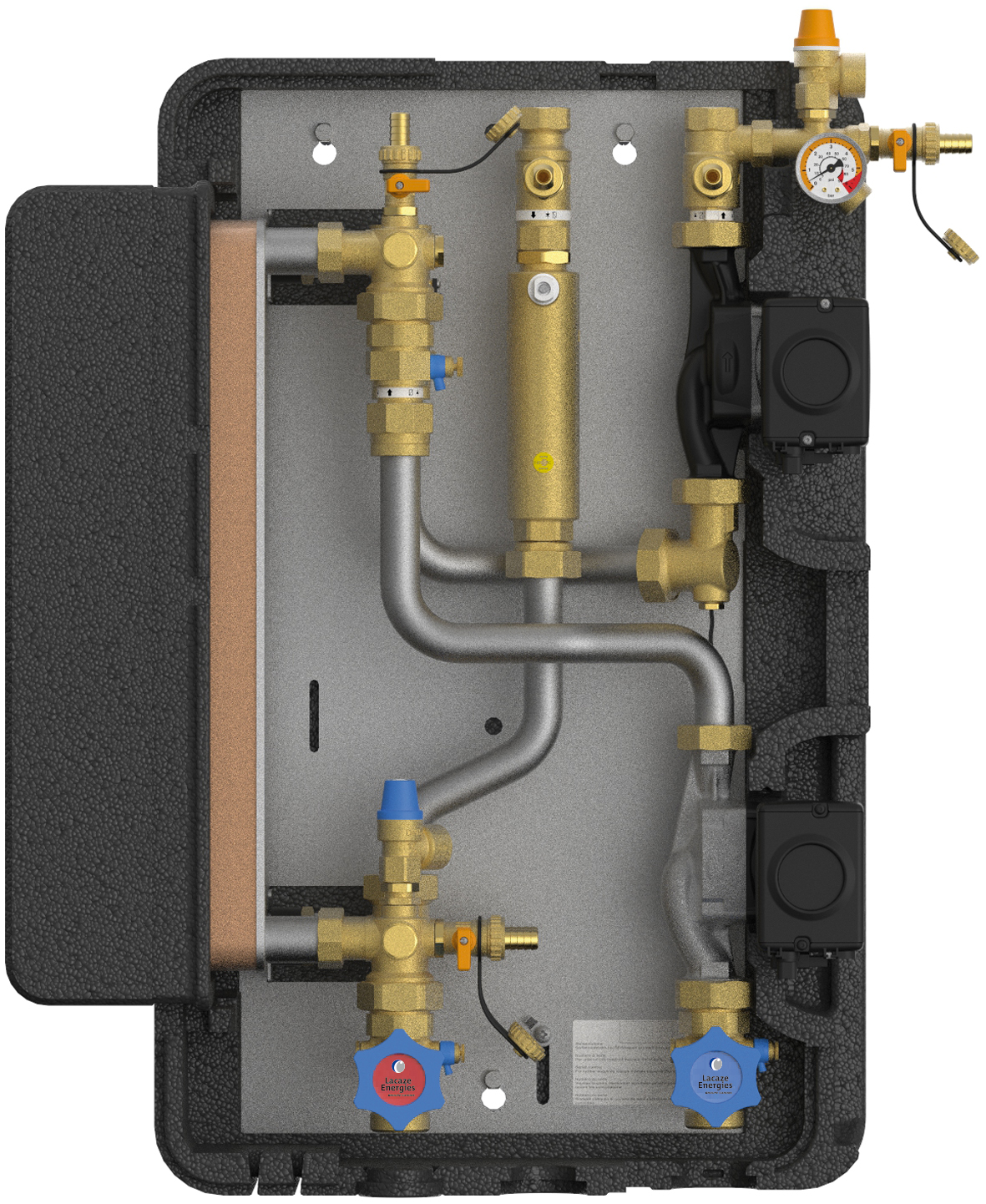

La station de charge solaire DN25 avec échangeur intégré assure le transfert optimal de l’énergie calorifique solaire à l’eau sanitaire stockée dans les ballons de stockage. La présence de circulateurs à haute efficacité et du régulateur 600i permet une adaptation parfaite des débits en fonction des fluctuations du rayonnement solaire, des températures dans les ballons de stockage et des différentes exigences demandées. La station est complètement assemblée, précâblée et préréglée en usine afin de faciliter la mise en service. Elle est conçue pour un montage mural et elle est entièrement isolée. Cette station est adaptée jusqu’à 80m² utile de capteurs plans SUN300 et jusqu’à 45m² d’absorbeur de capteurs tubulaires SUN400.

AvantagesDescriptif techniqueDocumentations

Avantages

Descriptif technique

  • 2 vannes à sphère (primaire départ-retour) intégrant clapet anti-thermosiphon 200mmCE débrayable.
  • Vanne de remplissage/purge secondaire.
  • Dégazeur primaire permanent avec purgeur manuel.
  • Echangeur dimensionné de 60 plaques brasées en acier inoxydable AISI 316 à contre-courant.
  • Coquille isolante en polypropylène expansé.
  • 2 vannes à piston (secondaire départ-retour) dont 1 (retour) intégrant clapet anti-thermosiphon 150mmCE débrayable.
  • Groupe de sécurité :
    • Soupape de sécurité solaire 6 bar – 3/4″F
    • Vanne de remplissage
    • Manomètre 0-6 bar
    • Raccord vase d’expansion 3/4″M à joint plat
  • Débitmètre primaire électronique 2-50l/min.
  • Circulateur solaire simple haut rendement GRUNDFOS SOLAR UPM3 25-145.
  • Soupape secondaire 10 bar.
  • Circulateur sanitaire simple haut rendement GRUNDFOS UPML 25-105 N.
  • Vanne de vidange secondaire.
  • Vanne de vidange primaire
  • Régulateur solaire 600i avec 4 sondes Pt1000 dont 2 installées au primaire pour le bilan calorimétrique (avec débitmètre primaire).

Garantie (suivant nos conditions générales de vente)



  • Modèle disponible
