STATION DE CHARGE SOLAIRE DN15

ÉCHANGEUR INTÉGRÉ

Eau chaude solaire

Circulateur haute efficacité

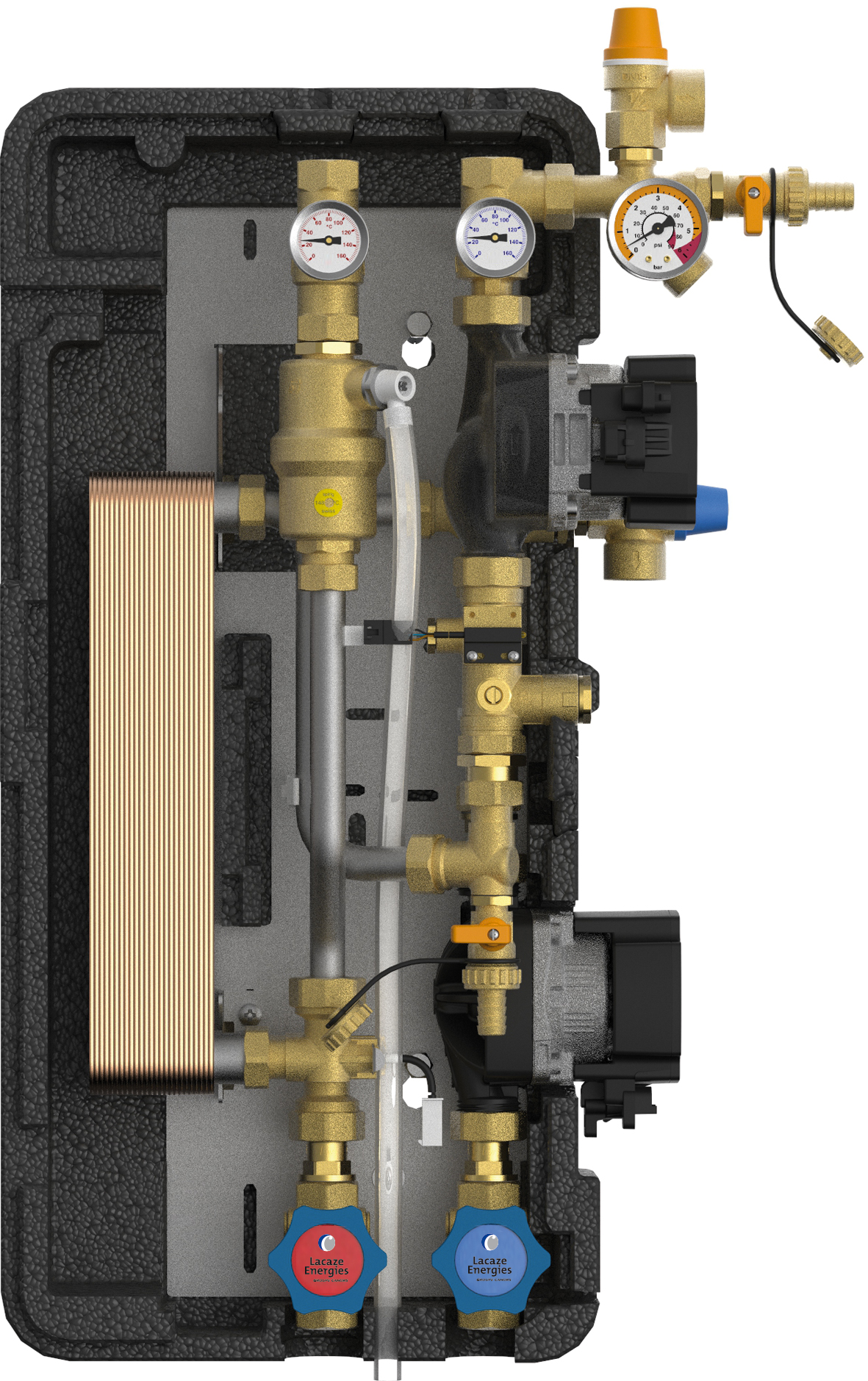

La station de charge solaire DN15 avec échangeur intégré assure le transfert optimal de l’énergie calorifique solaire à l’eau sanitaire stockée dans les ballons de stockage. La présence de circulateurs à haute efficacité et du régulateur 600i permet une adaptation parfaite des débits en fonction des fluctuations du rayonnement solaire, des températures dans les ballons de stockage et des différentes exigences demandées.
La station est complètement assemblée, précâblée et préréglée en usine afin de faciliter la mise en service. Elle est conçue pour un montage mural et elle est entièrement isolée. Cette station est adaptée jusqu’à 25m² utile de capteurs plans SUN300 et jusqu’à 15m² d’absorbeur de capteurs tubulaires SUN401.

AvantagesDescriptif techniqueDocumentations

Avantages

Descriptif technique

  • 2 vannes à sphère (primaire solaire départ-retour) intégrant clapet anti-thermosiphon 200mmCE débrayable.
  • Dégazeur primaire permanent avec purgeur manuel.
  • Echangeur généreusement dimensionné de 24 plaques brasées en acier inoxydable AISI 316 à contre-courant.
  • Coquille isolante en polypropylène expansé.
  • 2 vannes à piston (secondaire départ-retour)
  • Groupe de sécurité :
    • Soupape de sécurité solaire 6 bar – 3/4″F
    • Vanne de remplissage
    • Manomètre 0-6 bar
    • Raccord vase d’expansion 3/4″M à joint plat
  • Circulateur solaire simple haut rendement GRUNDFOS SOLAR UPM3 15-145
  • Soupape secondaire 10 bar
  • Vanne de vidange primaire
  • Débitmètre primaire électronique 5-15l/min
  • Circulateur sanitaire simple haut rendement GRUNDFOS UPM2 15-75 CIL2
  • Régulateur solaire 600i avec 4 sondes Pt1000 dont 2 installées au primaire pour le bilan calorimétrique

Garantie (suivant nos conditions générales de vente)
