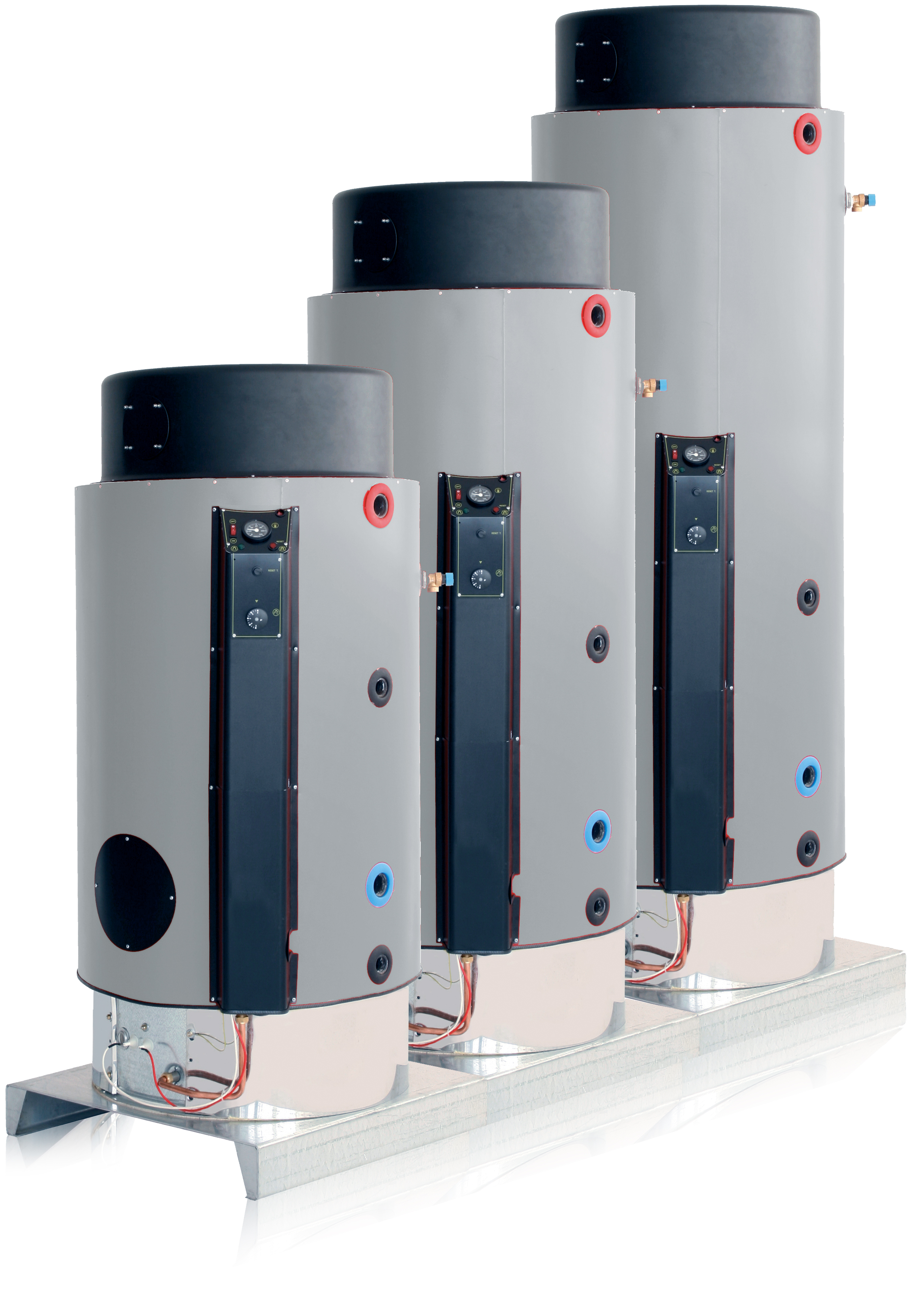

Ballons et réservoirs ECS à gaz

HYDROGAZ®TCE

BALLON ECS

220 à 400 Litres

Conformité CE
Marquage "CE" n° 0694
51C04350/ED14

Équipement gaz et chambre étanche

Haut rendement

Bride d'inspection et de nettoyage

L’hydrogaz TCE est un système de production d’eau chaude semi-instantanée, la solution à débit variable.

AvantagesDescriptif techniqueDocumentations

Avantages

Descriptif technique

Cuve

  • Cylindrique en acier premier choix.
  • Verticale sur socle en acier galvanisé.
  • Pression de service = 6 bar.
  • Pression d’épreuve = 9 bar.
  • Bride d’inspection et de nettoyage.
  • Peinture extérieure anti-rouille.
  • Piquages filetés suivant plan.

Revêtement intérieur

  • Acier vitrifié cuit au four à 850°C
  • Anode de protection en magnésium.

Calorifugeage fixe pour appareil situé dans un local :

  • Mousse polyuréthane injectée ép. 60 mm.
  • Jaquette tôle en acier peint

Équipement gaz (rendement > 94% sur P.C.I)

  • Brûleur atmosphérique tous gaz.
  • Boîtier électronique de contrôle de fonctionnement et sécurité.
  • Vanne gaz CE (CE selon combustion).
  • Pressostat différentiel (contrôle de la combustion).
  • Thermostat de régulation (+40 / +80°C).
  • Thermostat de sécurité (limiteur à 90°C).
  • Tourelle d’évacuation / aspiration orientable avec ventilateur.

Panneau de commande (230 V mono/62W)

  • Interrupteur marche / arrêt.
  • Bouton pour réglage de la température de consigne.
  • Bouton poussoir pour réarmement du thermostat de sécurité.
  • Thermomètre.
  • Voyant de fonctionnement.
  • Bouton poussoir à voyant (réarmement brûleur + défaut).

Accessoire

  • Soupape de sécurité DN15.

Complément (choisir une des 3 solutions proposées, voir page suivante) :

  • Sortie murale coaxiale : tube coaxial ø 100 mm, L = 1 m (L maxi. = 3 m, 1 m de moins par coude à 90°).
  • Sortie toiture coaxiale : coude à 90° + tube coaxial ø 100 mm, H = 1 m (H maxi. = 2 m avec le coude, 1 m de moins par coude à 90°).
  • Séparation fumées/air : boîte de séparation + 2 tubes simples ø 80 mm, L = 1 m (L maxi. = 6 m, 1 m de moins par coude à 90°).

Option

  • Eléments complémentaires de fumisterie.

Garanties (suivant nos conditions générales de vente)
