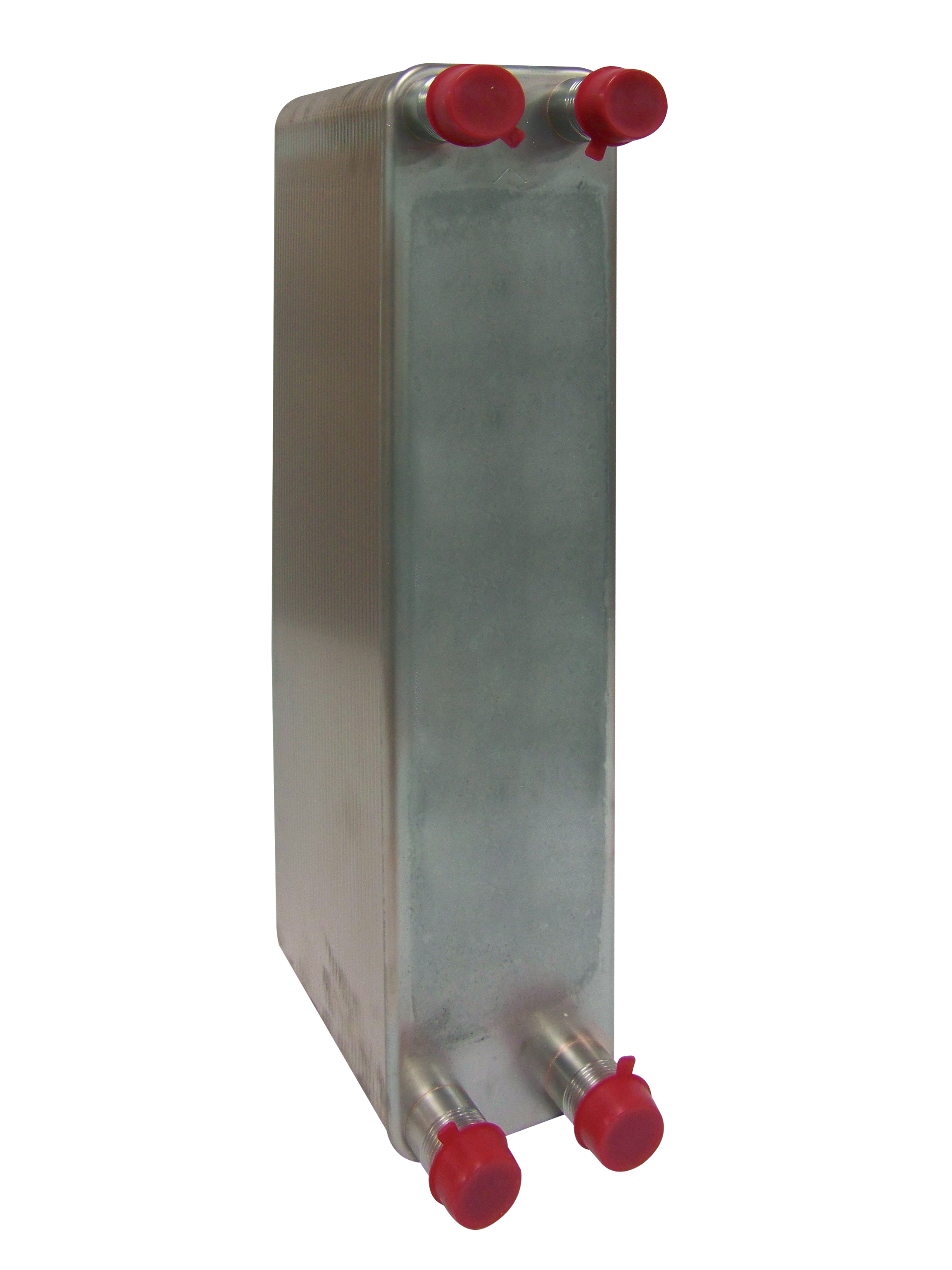

ÉCHANGEUR SOLAIRE À PLAQUES BRASÉES

Eau chaude solaire

Les échangeurs à plaques brasées sont conçus pour transmettre de l’énergie du circuit solaire au circuit secondaire d’eau sanitaire. Le transfert de chaleur dans l’échangeur se fait avec une circulation du fluide primaire d’un côté et secondaire de l’autre côté à contre-courant. Cette circulation à contre-courant permet d’assurer un échange maximal et une homogénéisation des températures.

Descriptif techniqueDocumentations

Descriptif technique

  • Pression opérationnelle maximale à 225°C : 27 bar.
  • Pression d’essai : 50 bar.
  • Température min : -196°C.
  • Température max : +225°C.
  • Matériau des plaques :
    • en contact avec fluides : AISI 316.
    • non en contact avec fluides : AISI 304.
  • Matériau de brasage : cuivre.
  • Matériau de raccordement : AISI 316.

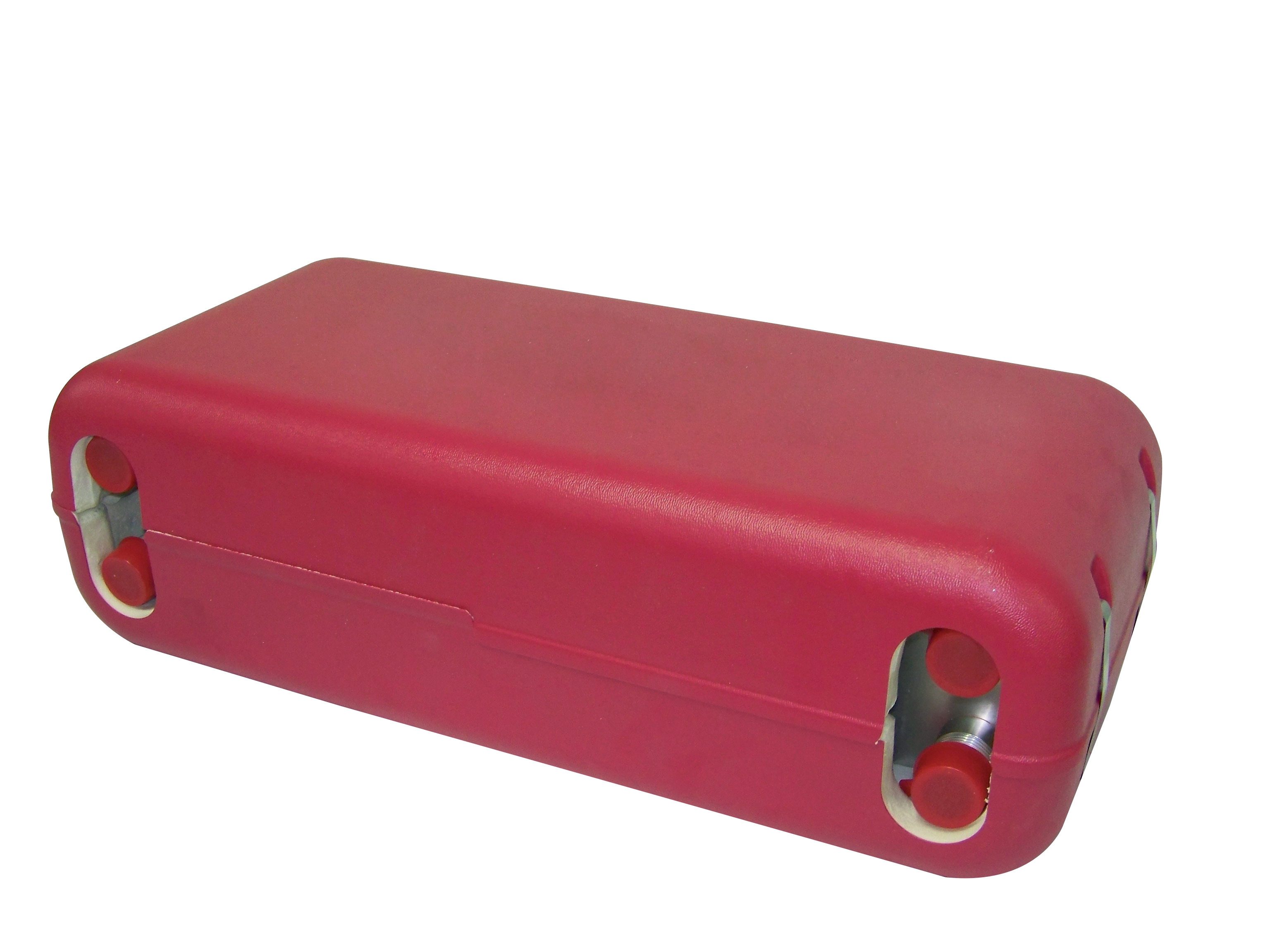

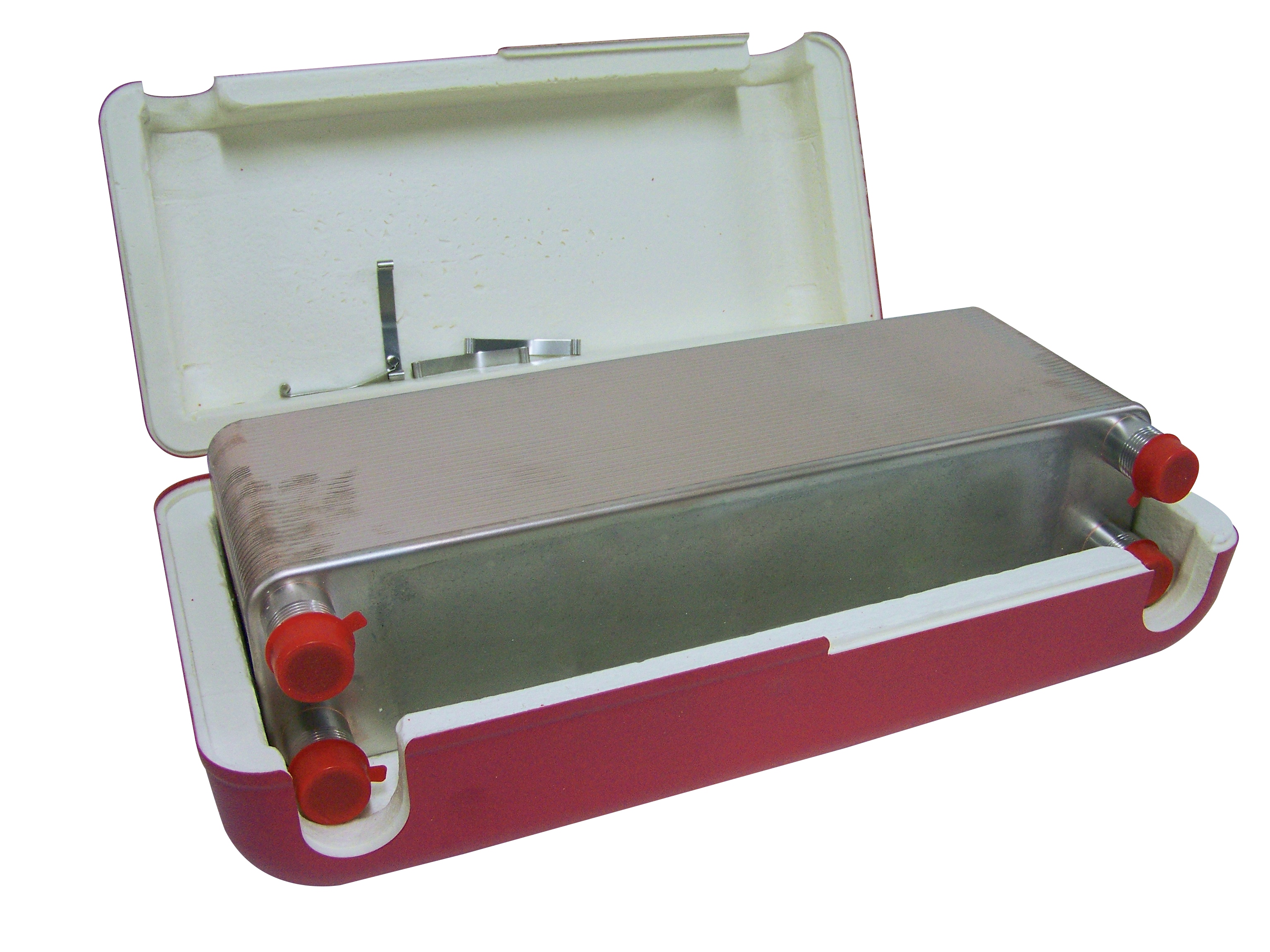

  • Coque d’isolation : mousse polyuréthane et plastique thermoformé.
  • Température max isolation : 130°C.

Garantie (suivant nos conditions générales de vente)
